    电地暖系统
    建筑伴热解决方案
    2 电地暖系统
    关于本手册
    当足部冰冷时,我们会感到全身发
    冷。而有了 电地暖系
    统,您将不会再有这种经历。
    扔掉厚重的羊毛袜,您的孩子们可
    以自由舒适地在地板上玩耍,您的
    宠物也会享受这份温暖。
    本手册将介绍如何正确选择电地暖
    系统,并告诉您一些关于安装方面
    的信息和使用小窍门。
    为什么选用电地暖系统?  4-5
    满足各种应用的合适系统  6-7
    瑞侃自调控技术介绍  8-9
    T2Red 智能型电地暖系统  14-15
    T2Red 安装示意图  16
    T2Red 产品订购  17
    T2Red+T2Reflecta 节能型电地暖系统  10-11
    T2Red+T2Reflecta 安装示意图  12-13
    T2Blue 舒适型电地暖系统  18-19
    T2Blue 安装示意图  20
    T2Blue 产品订购  21

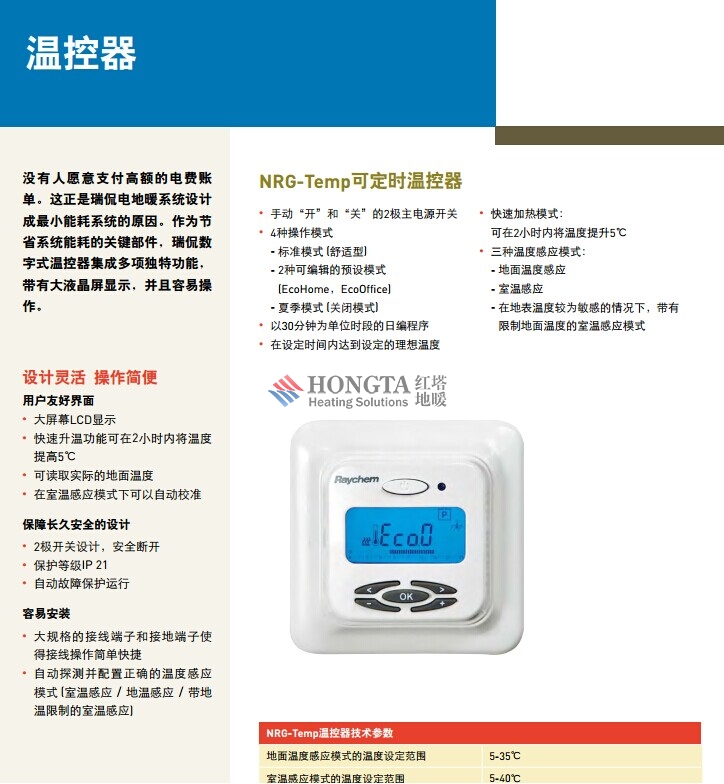

    温控器  22-23
    常见问题  24
    国内外经典工程案例  25
    应用领域  27
    3 电地暖系统
    4 电地暖系统
    为什么选用电地暖系统?
    提高舒适感,节省采暖成本
    电地暖带来舒适享受并节省
    采暖成本
    电地暖安装接近表层地面,可以快速提
    高房间温度。由于室内地面的热量分布
    均匀,您甚至可以将温控器设定温度调
    低2℃,而不影响人体舒适感。
    健康和安全采暖
    干燥的地面:更加卫生而且
    容易清扫
    由于整个地面加热均匀,减弱空气对
    流,因此也减少室内扬尘。而在卫浴间
    或潮湿的房间里,电地暖还有另一个优
    势:由于潮湿地面快速干燥,从而可以
    有效避免霉菌、螨虫的滋生。同时,灰
    尘不会粘在干燥的地面上,可以保持地
    面干净。
    电磁场强度可以忽略
    在家用电器或电子设备的附近,可能产
    生电磁场。由于发热电缆的双导线设
    计,瑞侃电地暖的电磁场强度是当前技
    术条件下最小的。瑞侃高品质的产品可
    以确保您和家人的健康。
    节能高效的保温铝板
    瑞侃电地暖系统可以与专门的保温铝板
    配合使用,通过缩短达到理想温度的加
    热时间从而实现很大程度的节能。 传统散热片采暖在室内产生的温度场。
    室内温度差异非常大(18℃- 65℃) 。
    电地暖在室内产生的温度场。
    室内温度差异很小(20℃- 25℃) ,而且在人体
    最需要温暖的地方温度最高。
    易于安装,适用于各种表
    层地面
    瑞侃电地暖系统适用于各种表层地面
    (瓷砖、大理石、木地板、复合地板
    等) ,不会占用宝贵的室内空间,使您
    可以任意布置家具摆放的位置。
    瑞侃电地暖可以直接安装于所有类型的
    基础地面(木地板、砂浆、混凝土) 之
    上,可以避免不必要的灰尘、垃圾或噪
    音。
    在办公室、家里、卫浴间或是起居室,
    瑞侃电地暖系统将为您提供温暖的地面
    与舒适的房间温度。
    选择瑞侃电地暖的五大
    理由:
    1  舒适安全
    2  质量可靠,无需任何维护成本
    3  能效高,节省采暖成本
    4  适用于绝大部分表层地面
    5  全面质量保证
    5 电地暖系统
    1 2T2Red
    智享型电地暖系统
    T2Red自调控系统可以自动感知诸如太
    阳辐射、电器和照明装置等其它热源,
    并随时随地调节发热电缆的输出功率。
    在靠近门窗等较冷区域会产生较多热
    量,而在地毯和家具下面等较热的区域
    产生较少热量。
    不会产生局部过热,家具可以自由摆
    放。不论在干燥或潮湿区域,T2Red可
    以安装在各种类型的表层地面(实木、
    复合、大理石、瓷砖)之下,并适用于
    各种房间面积与形状。
    T2Red+T2Reflecta
    尊享型电地暖系统
    该系统将T2Red自调控发热电缆与预
    制保温铝板T2Reflecta完美地结合在一
    起。
    T2Red+T2Reflecta系统可节约20%以上
    的能耗。保温铝板可以降低热损耗,并
    且使热量分布更加均匀。
    T2Red+T2Reflecta电地暖系统是实木地
    板与复合地板的首选方案,适用于各种
    房间面积,可安装在所有类型的基础地
    面上。
    详细信息 →P10 – 13 详细信息 →P14 – 17
    6 电地暖系统
    瑞侃智能型电地暖解决方案,适
    用于各类新建建筑或建筑改造。
    瑞侃品牌,值得信赖
    瑞侃电地暖系统以其经久耐用、性
    能卓越、质量优异而闻名于世。其
    发热电缆由高品质高分子材料制
    成,以增加其耐久性。瑞侃电地暖
    系统享有全面质量保证,产品若出
    现故障,将为您提供维修服务或更
    换新产品。

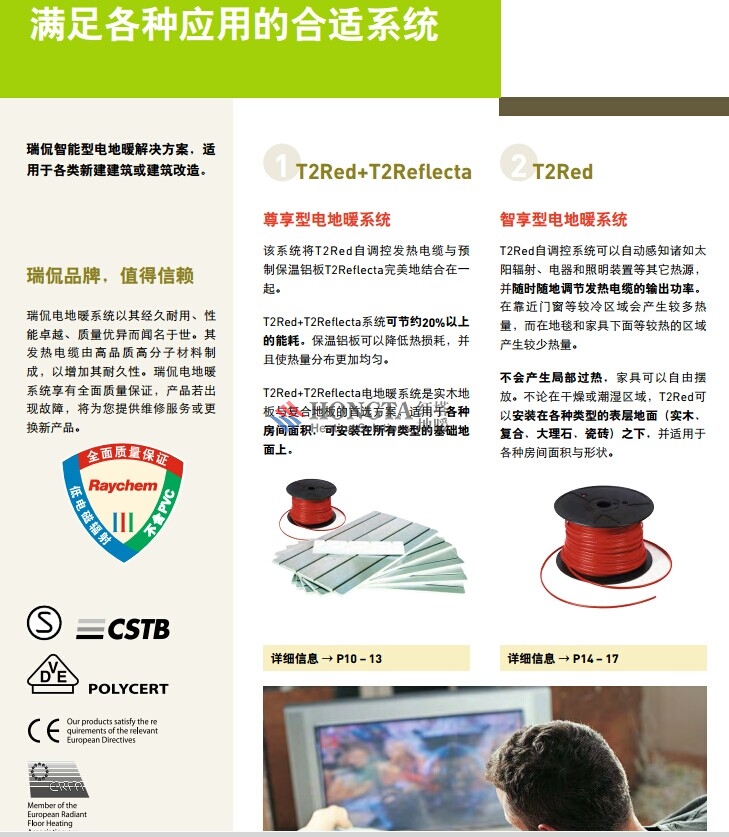

    满足各种应用的合适系统
    3T2Blue
    悦享型电地暖系统
    T2Blue恒功率发热电缆是旧建筑改造的
    理想电地暖产品。T2Blue也被广泛地应
    用于各类新建建筑的采暖应用之中。
    T2Blue有两种规格:T2Blue-10适用于
    瓷砖、大理石、石材以及复合木地板
    等表层地面材料;T2Blue-20适用于瓷
    砖、大理石、石材等表层地面材料。
    详细信息 →P18 – 21
    表层地面
    瓷砖
    T2Red
    (上铺找平层)
    T2Red+T2Reflecta
    T2Blue
    天然石材 复合地板 实木地板 织物地毯*
    适用于各类
    表层地面的
    系统
    很好     好   详情请咨询滨特尔热控公司或其授权经销商
    * 必须使用适于地板采暖类型的地毯(最大热阻值0.15 W/m
    2
    K)
    7 电地暖系统

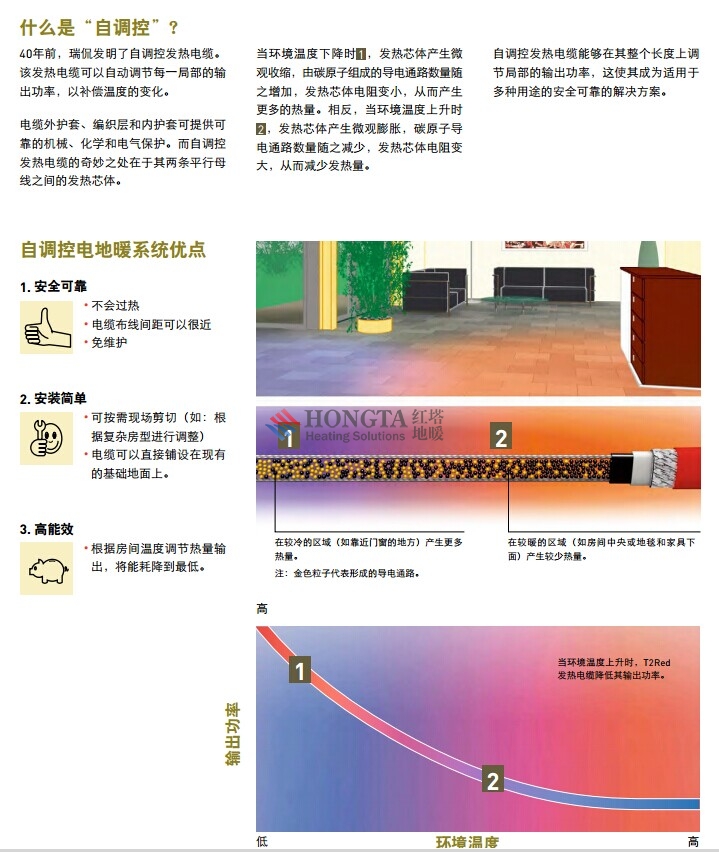

    什么是“自调控”?
    40年前,瑞侃发明了自调控发热电缆。
    该发热电缆可以自动调节每一局部的输
    出功率,以补偿温度的变化。
    电缆外护套、编织层和内护套可提供可
    靠的机械、化学和电气保护。而自调控
    发热电缆的奇妙之处在于其两条平行母
    线之间的发热芯体。
    当环境温度下降时1,发热芯体产生微
    观收缩,由碳原子组成的导电通路数量随
    之增加,发热芯体电阻变小,从而产生
    更多的热量。相反,当环境温度上升时
    2,发热芯体产生微观膨胀,碳原子导
    电通路数量随之减少,发热芯体电阻变
    大,从而减少发热量。
    自调控发热电缆能够在其整个长度上调
    节局部的输出功率,这使其成为适用于
    多种用途的安全可靠的解决方案。
    自调控电地暖系统优点
    1. 安全可靠
    • 不会过热
    • 电缆布线间距可以很近
    • 免维护
    2. 安装简单
    • 可按需现场剪切(如:根
    据复杂房型进行调整)
    • 电缆可以直接铺设在现有
    的基础地面上。
    3. 高能效
    • 根据房间温度调节热量输
    出,将能耗降到最低。
    在较冷的区域(如靠近门窗的地方)产生更多
    热量。
    注:金色粒子代表形成的导电通路。
    在较暖的区域(如房间中央或地毯和家具下
    面)产生较少热量。
    当环境温度上升时,T2Red
    发热电缆降低其输出功率。
    1
    1
    2
    2

    高 低
    输出功率
    环境温度
    8 电地暖系统
    瑞侃自调控技术介绍
    1
    2
    3

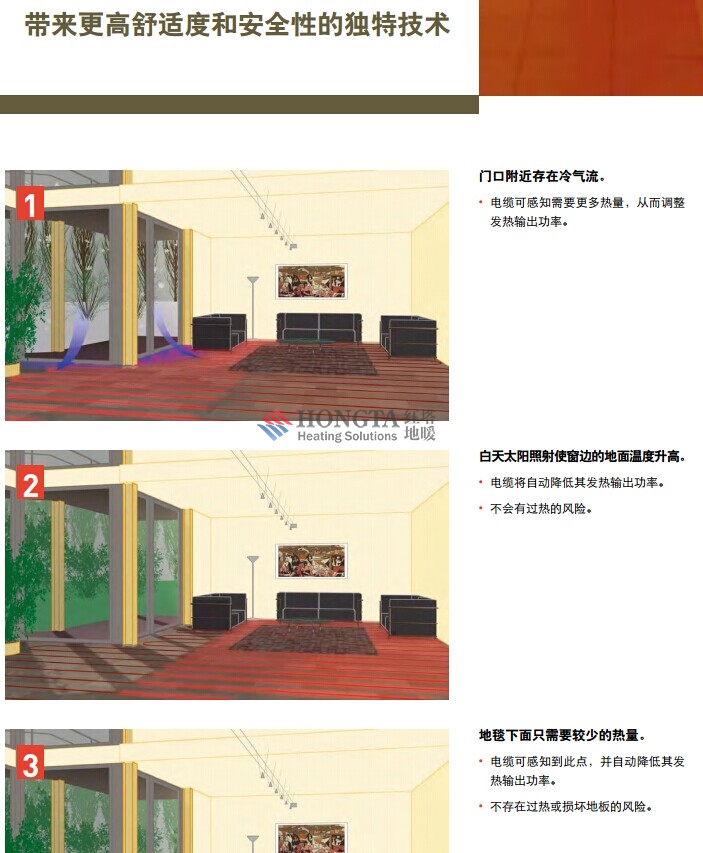

    门口附近存在冷气流。
    • 电缆可感知需要更多热量,从而调整
    发热输出功率。
    白天太阳照射使窗边的地面温度升高。
    • 电缆将自动降低其发热输出功率。
    • 不会有过热的风险。
    地毯下面只需要较少的热量。
    • 电缆可感知到此点,并自动降低其发
    热输出功率。
    • 不存在过热或损坏地板的风险。
    9 电地暖系统
    带来更高舒适度和安全性的独特技术

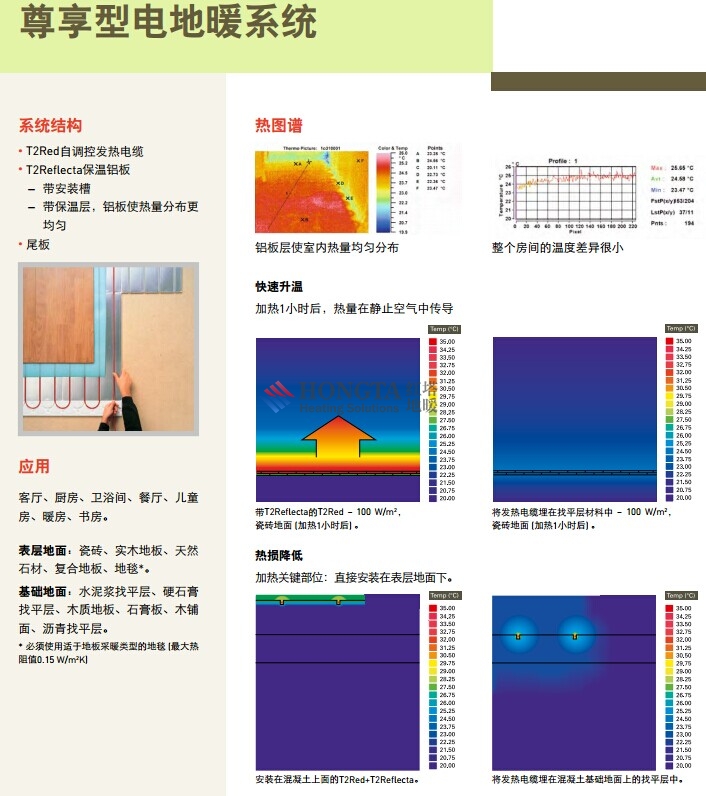

    T2Red+T2Reflecta
    尊享型电地暖系统
    系统结构 热图谱
    • T2Red自调控发热电缆
    • T2Reflecta保温铝板
    - 带安装槽
    - 带保温层,铝板使热量分布更
    均匀
    • 尾板
    应用
    客厅、厨房、卫浴间、餐厅、儿童
    房、暖房、书房。
    表层地面:瓷砖、实木地板、天然
    石材、复合地板、地毯*。
    基础地面:水泥浆找平层、硬石膏
    找平层、木质地板、石膏板、木铺
    面、沥青找平层。
    * 必须使用适于地板采暖类型的地毯(最大热
    阻值0.15 W/m
    2
    K)
    铝板层使室内热量均匀分布 整个房间的温度差异很小
    快速升温
    加热1小时后,热量在静止空气中传导
    热损降低
    加热关键部位:直接安装在表层地面下。
    带T2Reflecta的T2Red – 100 W/m
    2,
    瓷砖地面(加热1小时后) 。
    安装在混凝土上面的T2Red+T2Reflecta。
    将发热电缆埋在找平层材料中– 100 W/m
    2,
    瓷砖地面(加热1小时后) 。
    将发热电缆埋在混凝土基础地面上的找平层中。

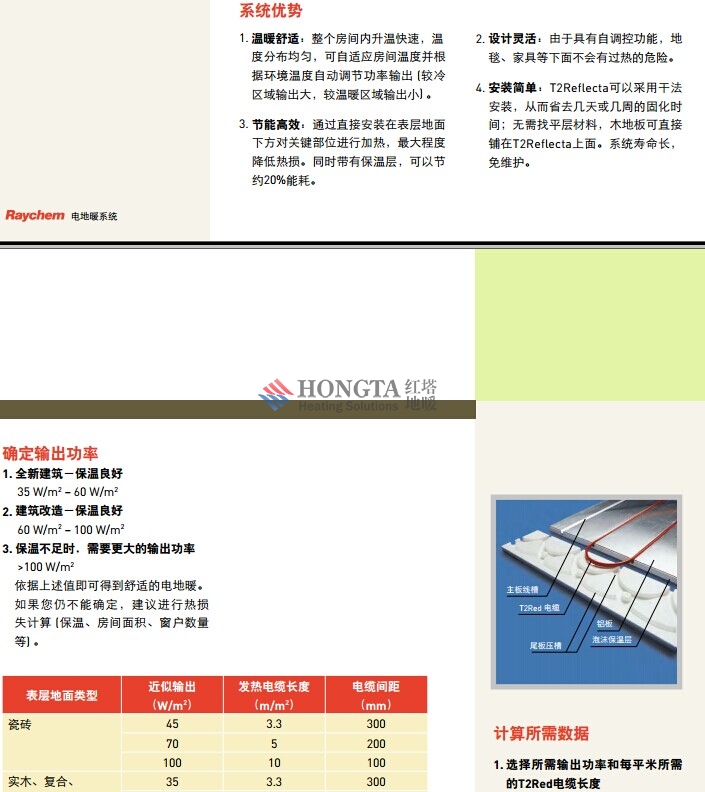

    系统优势
    1. 温暖舒适:整个房间内升温快速,温
    度分布均匀,可自适应房间温度并根
    据环境温度自动调节功率输出(较冷
    区域输出大,较温暖区域输出小) 。
    3.  节能高效:通过直接安装在表层地面
    下方对关键部位进行加热,最大程度
    降低热损。同时带有保温层,可以节
    约20%能耗。
    2. 设计灵活:由于具有自调控功能,地
    毯、家具等下面不会有过热的危险。
    4.  安装简单:T2Reflecta可以采用干法
    安装,从而省去几天或几周的固化时
    间;无需找平层材料,木地板可直接
    铺在T2Reflecta上面。系统寿命长,
    免维护。
    Te
    10 电地暖系统
    确定输出功率
    1. 全新建筑-保温良好
    35 W/m
    2– 60 W/m
    2
    2. 建筑改造-保温良好
    60 W/m
    2– 100 W/m
    2
    3. 保温不足时,需要更大的输出功率
    >100 W/m
    2
    依据上述值即可得到舒适的电地暖。
    如果您仍不能确定,建议进行热损
    失计算(保温、房间面积、窗户数量
    等) 。
    计算所需数据
    1. 选择所需输出功率和每平米所需
    的T2Red电缆长度
    左方表格列出了单位输出功率、
    每平米所需的电缆长度和电缆间
    距。此功率值可提供约20 - 25℃
    的温度。
    2. 确定所需的T2Reflecta数量
     1包T2Reflecta包括10块T2Reflecta
    保温铝板(720 mm x 400 mm) 和6
    块尾板(100 mm x 400 mm) ,可铺
    设3.12 m
    2的地面。
    例如:5 m
    2的木地板门厅:
    1. 选择“70 W/m
    2”输出功率 → 每
    平米需要10米T2Red电缆。
    2. 所需的T2Reflecta = 5 ÷3.12 =
    1.6 →2包。
    主板线槽
    T2Red 电缆
    尾板压槽
    泡沫保温层
    铝板
    T2Red 电缆的技术参数详见第15页
    表层地面类型
    近似输出
    (W/m2)
    发热电缆长度
    (m/m2)
    电缆间距
    (mm)
    瓷砖 45 3.3 300
    70 5 200
    100 10 100
    实木、复合、
    塑料地板、地毯
    35 3.3 300
    50 5 200
    70 10 100
    材料 铝(厚度0.5 mm) /& EPS (12.5 mm)
    铝板尺寸 720 mm x 400 mm x 13 mm
    尾板尺寸 100 mm x 400 mm x 12.5 mm (不含铝板)
    防火等级 DIN 4102-B1
    U-值 2.33 W/m
    2
    K
    导热性 0.033 W (mK)
    热膨胀系数 2.4 x 10
    5
    1/K
    长期耐压性能 140 kPa (14000 kg/m
    2
    )

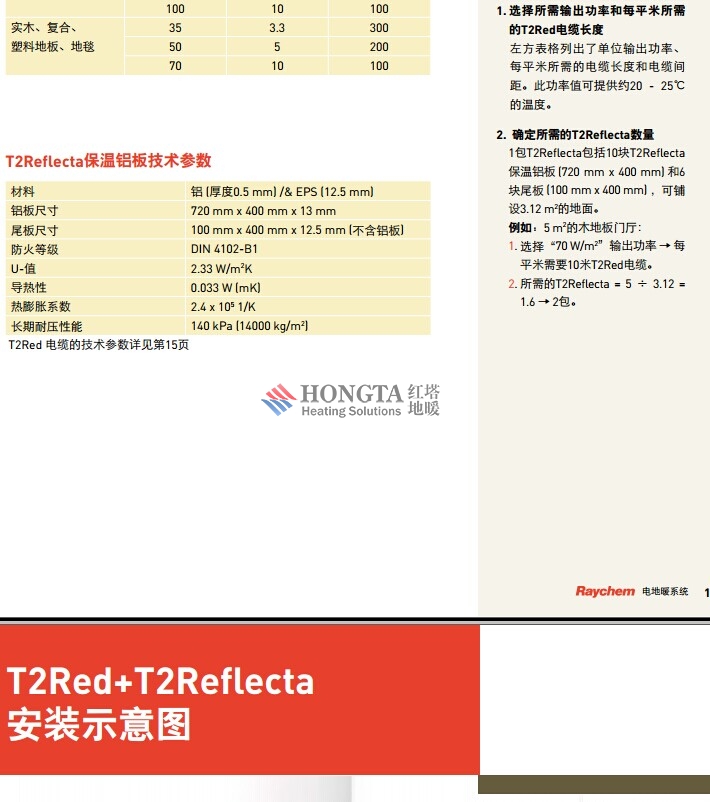

    T2Reflecta保温铝板技术参数
    11 电地暖系统

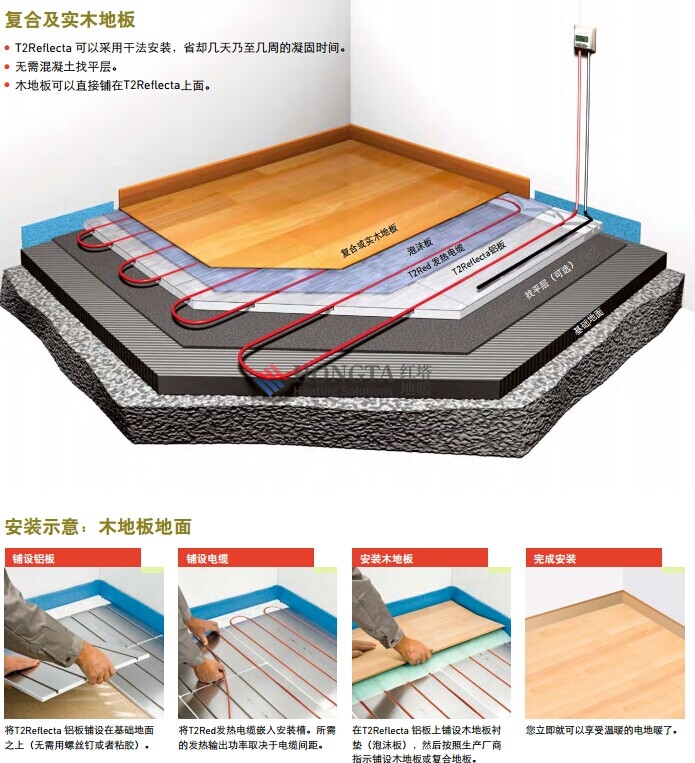

    铺设铝板 铺设电缆 安装木地板 完成安装
    复合及实木地板
    lT2Reflecta 可以采用干法安装,省却几天乃至几周的凝固时间。
    l 无需混凝土找平层。
    l 木地板可以直接铺在T2Reflecta上面。
    基础地面
    找平层(可选)
    T2Reflecta铝板
    泡沫板
    T2Red 发热电缆
    复合或实木地板
    T2Red+T2Reflecta
    安装示意图
    安装示意:木地板地面
    将T2Reflecta 铝板铺设在基础地面
    之上(无需用螺丝钉或者粘胶)。
    将T2Red发热电缆嵌入安装槽。所需
    的发热输出功率取决于电缆间距。
    在T2Reflecta 铝板上铺设木地板衬
    垫(泡沫板),然后按照生产厂商
    指示铺设木地板或复合地板。
    您立即就可以享受温暖的电地暖了。
    12 电地暖系统

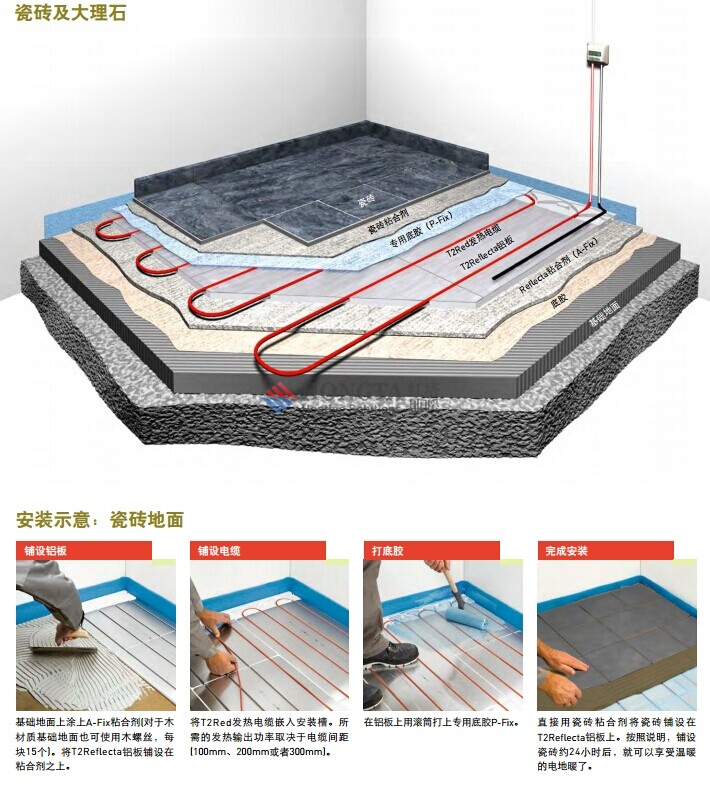

    瓷砖及大理石
    打底胶 完成安装 铺设铝板 铺设电缆
    基础地面
    T2Reflecta铝板
    T2Red发热电缆
    瓷砖粘合剂
    专用底胶(P-Fix)
    Reflecta粘合剂(A-Fix)
    底胶
    在铝板上用滚筒打上专用底胶P-Fix。 直接用瓷砖粘合剂将瓷砖铺设在
    T2Reflecta铝板上。按照说明,铺设
    瓷砖约24小时后,就可以享受温暖
    的电地暖了。
    基础地面上涂上A-Fix粘合剂(对于木
    材质基础地面也可使用木螺丝,每
    块15个)。将T2Reflecta铝板铺设在
    粘合剂之上。
    将T2Red发热电缆嵌入安装槽。所
    需的发热输出功率取决于电缆间距
    (100mm、200mm或者300mm)。
    安装示意:瓷砖地面
    瓷砖
    13 电地暖系统
    14 电地暖系统
    T2Red是用于低安装高度的自调
    控发热电缆,可安装在各种表层
    地面下,不会产生过热。T2Red
    智能型发热电缆是改进居室舒适
    性的理想产品,包括卫浴间、儿
    童房。
    设计方便:一根发热电缆适合各
    类房间形状。
    安装灵活:按需剪切电缆长度,
    无需冷线。
    适于建筑改造:降低了安装高
    度(最高8 mm) 。
    应用
    客厅、厨房、卫浴间、餐厅、儿
    童房、暖房、书房。
    表层地面:瓷砖、实木地板、天
    然石材、复合地板、地毯*。
    基础地面:水泥找平层、硬石膏
    找平层、木质地板、石膏板、木
    铺面、沥青找平层。
    * 必须使用适于地板采暖类型的地毯
    (最大热阻值0.15 W/m
    2
    K)
    填充层厚度
    高度 T2Red
    0-3 mm
    15 mm以下
    15 mm-50 mm

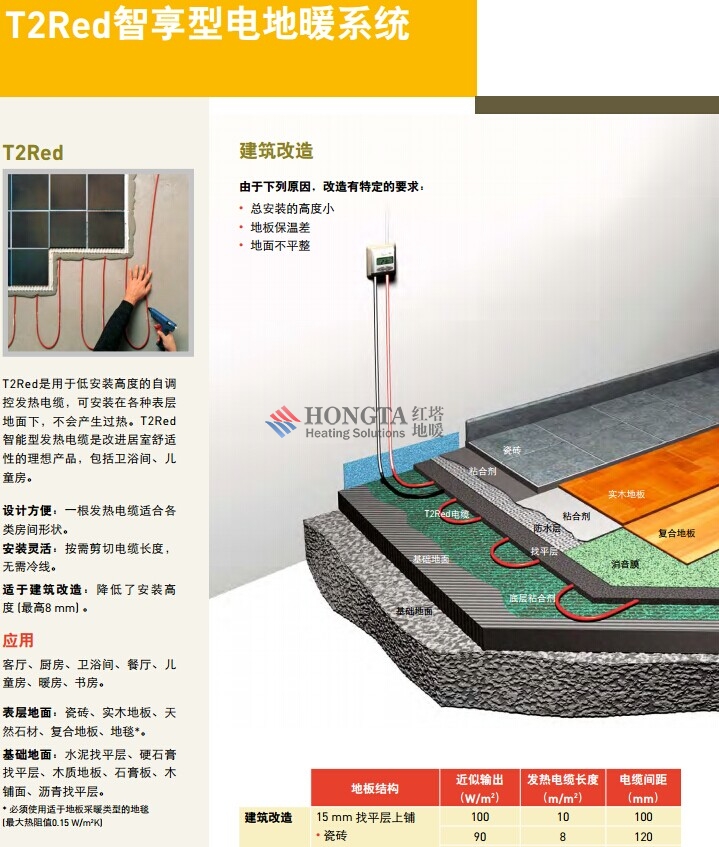

    T2Red智享型电地暖系统
    T2Red 建筑改造
    由于下列原因,改造有特定的要求:
    •  总安装的高度小
    •  地板保温差
    •  地面不平整
    瓷砖
    粘合剂
    找平层
    防水层
    消音膜
    T2Red电缆
    基础地面
    基础地面
    底层粘合剂
    粘合剂
    实木地板
    复合地板
    地板结构
    近似输出
    (W/m2)
    发热电缆长度
    (m/m2)
    电缆间距
    (mm)
    建筑改造 15 mm 找平层上铺
    • 瓷砖
    100 10 100
    90 8 120
    80 7 140
    70 6 160
    60 5 180
    15 mm 找平层上铺
    • 实木/ 复合地板
    • 塑料地板革/ 地毯
    100 10 100
    80 8 120
    70 7 140
    60 6 160
    50 5 160
    15 电地暖系统

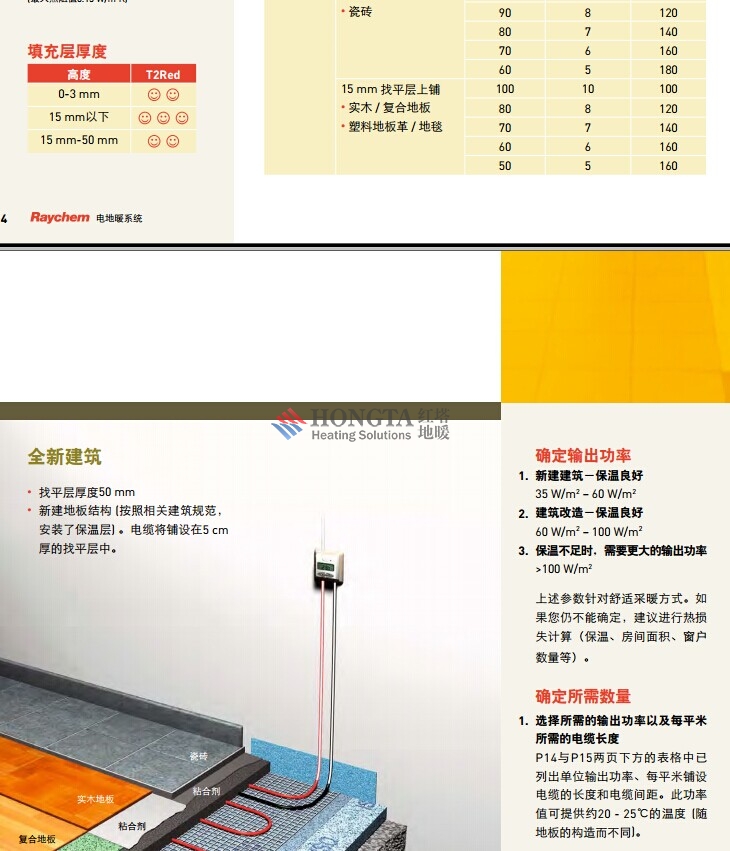

    确定输出功率
    1.  新建建筑-保温良好
     35 W/m2– 60 W/m
    2
    2. 建筑改造-保温良好
     60 W/m2– 100 W/m
    2
    3.  保温不足时,需要更大的输出功率
    >100 W/m
    2
    上述参数针对舒适采暖方式。如
    果您仍不能确定,建议进行热损
    失计算(保温、房间面积、窗户
    数量等)。
    确定所需数量
    1. 选择所需的输出功率以及每平米
    所需的电缆长度
     P14与P15两页下方的表格中已
    列出单位输出功率、每平米铺设
    电缆的长度和电缆间距。此功率
    值可提供约20 - 25℃的温度(随
    地板的构造而不同)。
    2. 每平米所需电缆长度与房间总面
    积(m
    2
    ) 相乘
    例如:改造瓷砖地面的卫浴间(5m
    2
    )
    1. 选择“15 mm找平层铺瓷砖”。
    2. 选择“80 W/m
    2”→ 每平米需要
    7m电缆。电缆间距为140 mm。
    3. 所需电缆长度= 7 x 5 = 35 m的
    T2Red发热电缆+ 2 m (用于连
    接接线盒) = 37 m。

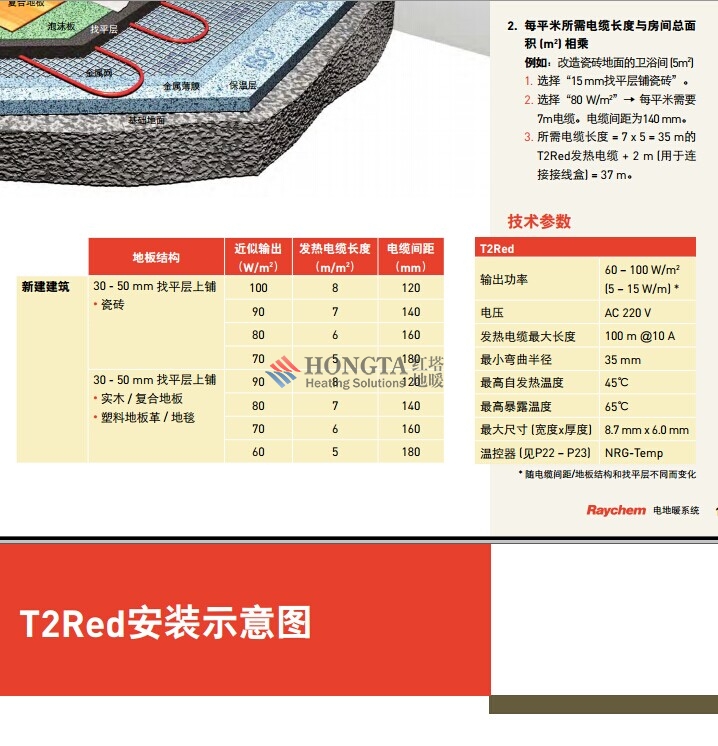

    技术参数
    全新建筑
    •  找平层厚度50 mm
    • 新建地板结构(按照相关建筑规范,
    安装了保温层) 。电缆将铺设在5 cm
    厚的找平层中。
    瓷砖
    粘合剂
    粘合剂
    找平层
    金属网
    金属薄膜 保温层
    泡沫板
    基础地面
    实木地板
    复合地板
    地板结构
    近似输出
    (W/m2)
    发热电缆长度
    (m/m2)
    电缆间距
    (mm)
    新建建筑 30 - 50 mm 找平层上铺
    • 瓷砖
    100 8 120
    90 7 140
    80 6 160
    70 5 180
    30 - 50 mm 找平层上铺
    • 实木/ 复合地板
    • 塑料地板革/ 地毯
    90 8 120
    80 7 140
    70 6 160
    60 5 180
    T2Red
    输出功率
    60 – 100 W/m
    2
    (5 – 15 W/m) *
    电压 AC 220 V

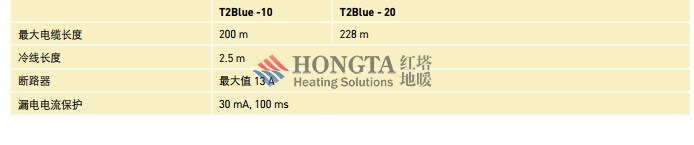

    发热电缆最大长度 100 m @10 A
    最小弯曲半径 35 mm
    最高自发热温度 45℃
    最高暴露温度 65℃
    最大尺寸(宽度x厚度) 8.7 mm x 6.0 mm
    温控器(见P22 – P23) NRG-Temp
    * 随电缆间距/地板结构和找平层不同而变化
    铺设电缆  浇筑找平层  铺装瓷砖  完成安装
    铺设电缆  浇筑找平层  铺装木地板  完成安装
    将发热电缆用热熔胶粘结在地面
    上。如果需要,在地面上涂上一层
    底料以增强粘性。
    小心地在电缆之上均匀地浇筑混凝
    土,施工方法参照生产厂商的指
    示。
    在找平层之上铺上一层消音膜,然
    后参照生产厂商的指示将表层地板
    进行铺装。
    大约24小时后,电地暖可以开始使
    用。
    电气连接
    最大回路 100米
    冷线 不需要,可以与接线盒或与温控器直接连接
    电气保护 10A断路器(C型)
    漏电电流开关  30mA, 100ms

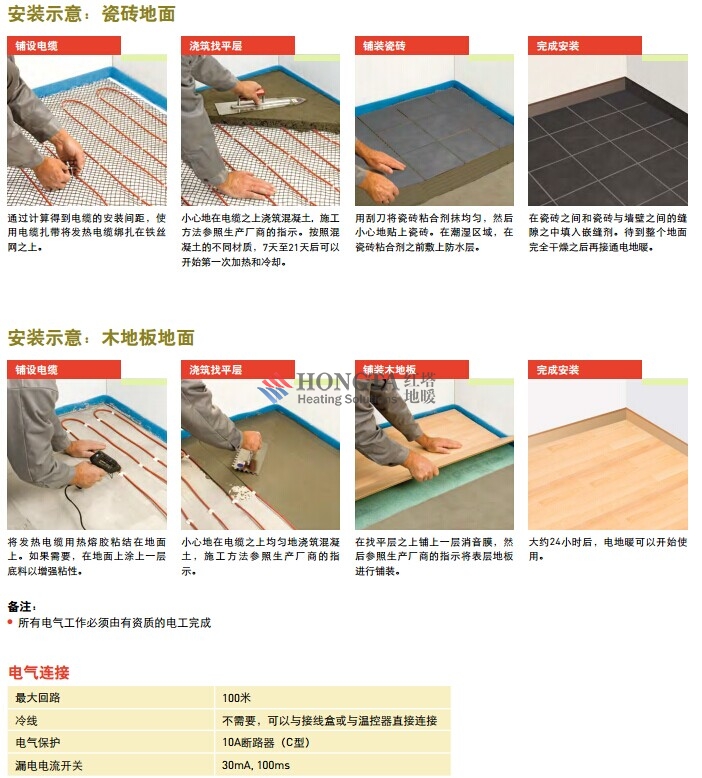

    安装示意:瓷砖地面
    通过计算得到电缆的安装间距,使
    用电缆扎带将发热电缆绑扎在铁丝
    网之上。
    小心地在电缆之上浇筑混凝土,  施工
    方法参照生产厂商的指示。按照混
    凝土的不同材质,7天至21天后可以
    开始第一次加热和冷却。
    用刮刀将瓷砖粘合剂抹均匀,然后
    小心地贴上瓷砖。在潮湿区域,在
    瓷砖粘合剂之前敷上防水层。
    在瓷砖之间和瓷砖与墙壁之间的缝
    隙之中填入嵌缝剂。待到整个地面
    完全干燥之后再接通电地暖。

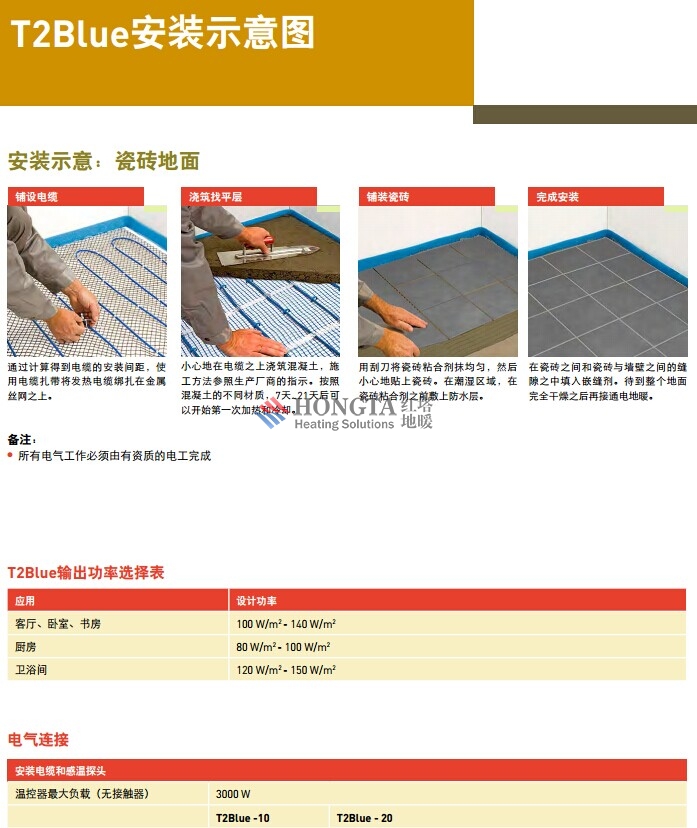

    安装示意:木地板地面
    备注:
    l 所有电气工作必须由有资质的电工完成
    T2Red安装示意图
    16 电地暖系统

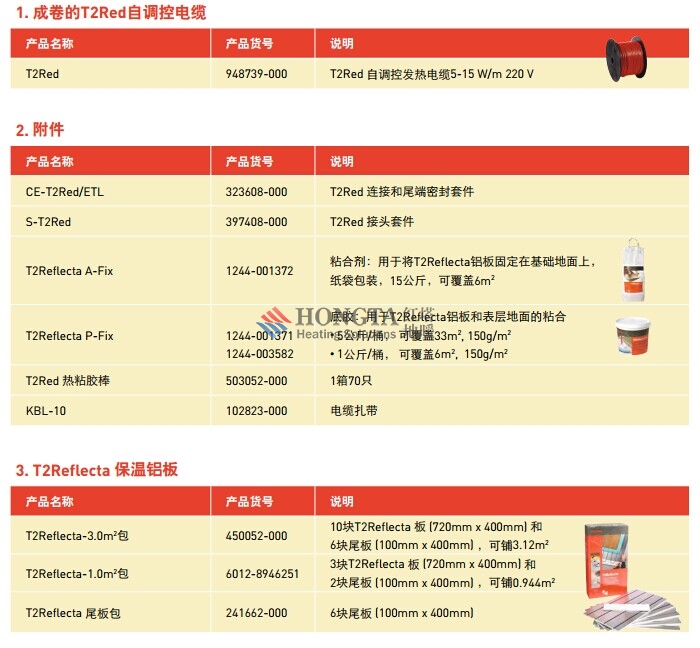

    1. 成卷的T2Red自调控电缆
    产品名称 产品货号 说明
    T2Red 948739-000 T2Red 自调控发热电缆5-15 W/m 220 V
    2. 附件
    产品名称 产品货号 说明
    CE-T2Red/ETL 323608-000 T2Red 连接和尾端密封套件
    S-T2Red 397408-000 T2Red 接头套件
    T2Reflecta A-Fix 1244-001372
    粘合剂:用于将T2Reflecta铝板固定在基础地面上,
    纸袋包装,15公斤,可覆盖6m
    2
    T2Reflecta P-Fix 1244-001371
    1244-003582
    底胶:用于T2Reflecta铝板和表层地面的粘合
    •5公斤/桶, 可覆盖33m
    2, 150g/m
    2
    •1公斤/桶, 可覆盖6m
    2, 150g/m
    2
    T2Red 热粘胶棒 503052-000 1箱70只
    KBL-10 102823-000 电缆扎带
    3. T2Reflecta 保温铝板
    产品名称 产品货号 说明
    T2Reflecta-3.0m
    2包 450052-000
    10块T2Reflecta 板(720mm x 400mm) 和
    6块尾板(100mm x 400mm) ,可铺3.12m
    2
    T2Reflecta-1.0m
    2包 6012-8946251
    3块T2Reflecta 板(720mm x 400mm) 和
    2块尾板(100mm x 400mm) ,可铺0.944m
    2
    T2Reflecta 尾板包 241662-000 6块尾板(100mm x 400mm)
    T2Red产品订购
    17 电地暖系统

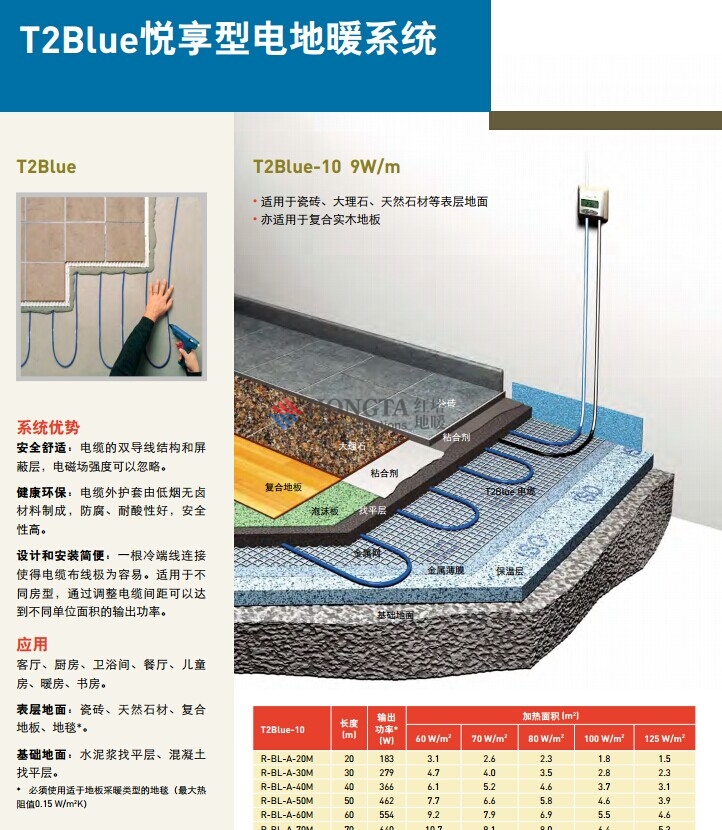

    T2Blue
    系统优势
    安全舒适:电缆的双导线结构和屏
    蔽层,电磁场强度可以忽略。
    健康环保:电缆外护套由低烟无卤
    材料制成,防腐、耐酸性好,安全
    性高。
    设计和安装简便:一根冷端线连接
    使得电缆布线极为容易。适用于不
    同房型,通过调整电缆间距可以达
    到不同单位面积的输出功率。
    应用
    客厅、厨房、卫浴间、餐厅、儿童
    房、暖房、书房。
    表层地面:瓷砖、天然石材、复合
    地板、地毯*。
    基础地面:水泥浆找平层、混凝土
    找平层。
    *  必须使用适于地板采暖类型的地毯(最大热
    阻值0.15 W/m
    2
    K)
    瓷砖
    大理石
    复合地板
    泡沫板 找平层
    金属网
    基础地面
    金属薄膜 保温层
    T2Blue 电缆
    粘合剂
    粘合剂

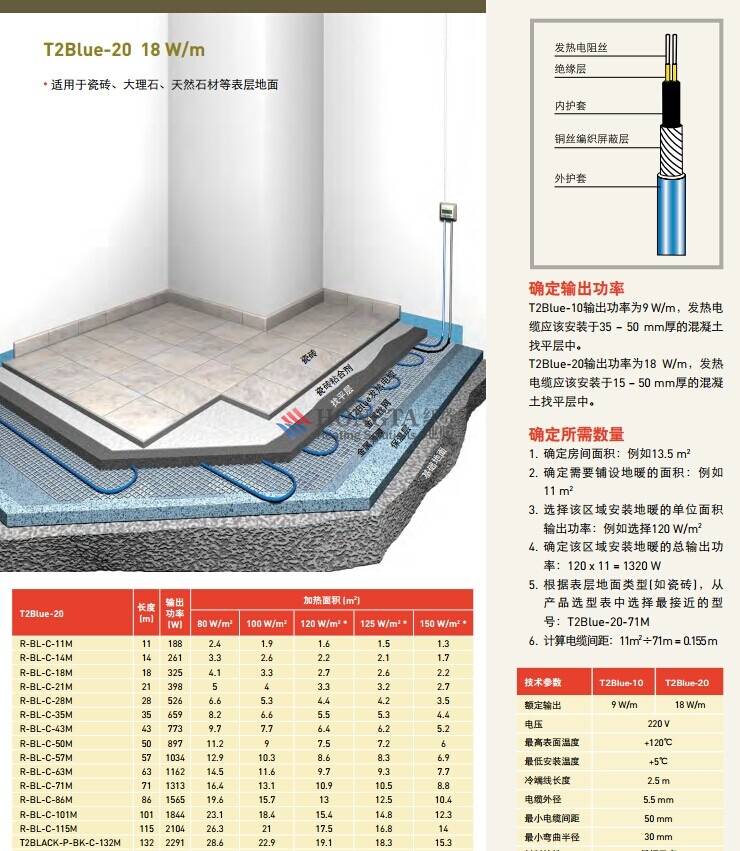

    T2Blue悦享型电地暖系统
    填充层厚度
    T2Blue-10 T2Blue-20
    10 mm – 15 mm     -30 mm – 50 mm
    T2Blue-10 9W/m
    • 适用于瓷砖、大理石、天然石材等表层地面
    • 亦适用于复合实木地板
    T2Blue-10
    长度
    (m)
    输出
    功率*
    (W)
    加热面积(m
    2
    )
    60 W/m
    2 70 W/m
    2 80 W/m
    2 100 W/m
    2 125 W/m
    2
    R-BL-A-20M 20 183 3.1 2.6 2.3 1.8 1.5
    R-BL-A-30M 30 279 4.7 4.0 3.5 2.8 2.3
    R-BL-A-40M 40 366 6.1 5.2 4.6 3.7 3.1
    R-BL-A-50M 50 462 7.7 6.6 5.8 4.6 3.9
    R-BL-A-60M 60 554 9.2 7.9 6.9 5.5 4.6
    R-BL-A-70M 70 640 10.7 9.1 8.0 6.4 5.3
    R-BL-A-80M 80 737 12.3 10.5 9.2 7.4 6.1
    R-BL-A-90M 90 814 13.6 11.6 10.2 8.1 6.8
    R-BL-A-101M 101 924 15.4 13.2 11.6 9.2 7.7
    R-BL-A-121M 121 1112 18.5 15.9 13.9 11.1 9.3
    R-BL-A-142M 142 1299 21.7 18.6 16.2 13.0 10.8
    R-BL-A-160M 160 1464 24.4 20.9 18.3 14.6 12.2
    R-BL-A-180M 180 1647 27.5 23.5 20.6 16.5 13.7
    R-BL-A-200M 200 1830 30.5 26.1 22.9 18.3 15.3
    电缆间距(mm) = 面积(m
    2
    ) ÷ 长度
    (m) x 1000
    155 mm 130 mm 115 mm 90 mm 70 mm
    * 仅当基础地面为混凝土(不含木材)时允许输出功率> 100 W/m
    2
    * 当表层地面为木地板时,建议输出功率不超过80 W/m
    2,并且必须安装地面温度传感器。
    18 电地暖系统
    瓷砖
    T2Blue发热电缆
    找平层
    基础地面
    金属薄膜
    保温层
    金属丝网
    瓷砖粘合剂
    技术参数 T2Blue-10 T2Blue-20
    额定输出 9 W/m 18 W/m
    电压 220 V
    最高表面温度 +120℃
    最低安装温度 +5℃
    冷端线长度 2.5 m
    电缆外径 5.5 mm
    最小电缆间距 50 mm
    最小弯曲半径 30 mm
    材料特性 低烟无卤
    认证 SEMKO (瑞典)
    确定输出功率
    T2Blue-10输出功率为9 W/m,发热电
    缆应该安装于35 – 50 mm厚的混凝土
    找平层中。
    T2Blue-20输出功率为18 W/m,发热
    电缆应该安装于15 – 50 mm厚的混凝
    土找平层中。
    确定所需数量
    1. 确定房间面积:例如13.5 m
    2
    2. 确定需要铺设地暖的面积:例如
    11 m
    2
    3. 选择该区域安装地暖的单位面积
    输出功率:例如选择120 W/m
    2
    4. 确定该区域安装地暖的总输出功
    率:120 x 11 = 1320 W
    5. 根据表层地面类型(如瓷砖),从
    产品选型表中选择最接近的型
    号:T2Blue-20-71M
    6. 计算电缆间距:11m
    2÷71m =  0.155 m
    T2Blue-20 18 W/m
    • 适用于瓷砖、大理石、天然石材等表层地面
    T2Blue-20
    长度
    (m)
    输出
    功率
    (W)
    加热面积(m
    2
    )
    80 W/m
    2 100 W/m
    2 120 W/m
    2* 125 W/m
    2* 150 W/m
    2
    *
    R-BL-C-11M 11 188 2.4 1.9 1.6 1.5 1.3
    R-BL-C-14M 14 261 3.3 2.6 2.2 2.1 1.7
    R-BL-C-18M 18 325 4.1 3.3 2.7 2.6 2.2
    R-BL-C-21M 21 398 5 4 3.3 3.2 2.7
    R-BL-C-28M 28 526 6.6 5.3 4.4 4.2 3.5
    R-BL-C-35M 35 659 8.2 6.6 5.5 5.3 4.4
    R-BL-C-43M 43 773 9.7 7.7 6.4 6.2 5.2
    R-BL-C-50M 50 897 11.2 9 7.5 7.2 6
    R-BL-C-57M 57 1034 12.9 10.3 8.6 8.3 6.9
    R-BL-C-63M 63 1162 14.5 11.6 9.7 9.3 7.7
    R-BL-C-71M 71 1313 16.4 13.1 10.9 10.5 8.8
    R-BL-C-86M 86 1565 19.6 15.7 13 12.5 10.4
    R-BL-C-101M 101 1844 23.1 18.4 15.4 14.8 12.3
    R-BL-C-115M 115 2104 26.3 21 17.5 16.8 14
    T2BLACK-P-BK-C-132M 132 2291 28.6 22.9 19.1 18.3 15.3
    T2BLACK-P-BK-C-159M 159 2985 37.3 29.9 24.9 23.9 19.9
    T2BLACK-P-BK-C-192M 192 3502 43.8 35.0 29.2 28.0 23.3
    T2BLACK-P-BK-C-228M 228 4246 53.1 42.5 35.4 34.0 28.3
    * 仅当基础地面为混凝土(不含木材)时允许输出功率> 100 W/m
    2
    19 电地暖系统
    铺设电缆 铺装瓷砖 浇筑找平层
    安装电缆和感温探头
    温控器最大负载(无接触器) 3000 W
    T2Blue -10 T2Blue - 20
    最大电缆长度 200 m 228 m
    冷线长度 2.5 m
    断路器 最大值13 A
    漏电电流保护 30 mA, 100 ms
    应用 设计功率
    客厅、卧室、书房 100 W/m
    2 - 140 W/m
    2
    厨房 80 W/m
    2 - 100 W/m
    2
    卫浴间 120 W/m
    2 - 150 W/m
    2
    电气连接
    T2Blue输出功率选择表
    安装示意:瓷砖地面
    通过计算得到电缆的安装间距,使
    用电缆扎带将发热电缆绑扎在金属
    丝网之上。
    小心地在电缆之上浇筑混凝土,施
    工方法参照生产厂商的指示。按照
    混凝土的不同材质,7天~21天后可
    以开始第一次加热和冷却。
    用刮刀将瓷砖粘合剂抹均匀,然后
    小心地贴上瓷砖。在潮湿区域,在
    瓷砖粘合剂之前敷上防水层。
    完成安装
    在瓷砖之间和瓷砖与墙壁之间的缝
    隙之中填入嵌缝剂。待到整个地面
    完全干燥之后再接通电地暖。
    备注:
    l 所有电气工作必须由有资质的电工完成
    T2Blue安装示意图
    20 电地暖系统
    产品包装包括:
    • 预装好的9 W/m发热电缆带2.5米的电源线
    • 说明书和运行调试记录表
    产品包装包括:
    • 预装好的18 W/m发热电缆带2.5米的电源线
    • 说明书和运行调试记录表
    T2Blue恒功率电缆
    产品名称 产品货号 长度(米) 输出功率(W)
    T2Blue-10-20M  1244-002603 20 183
    T2Blue-10-30M  1244-002604 30 279
    T2Blue-10-40M  1244-002605 40 366
    T2Blue-10-50M  1244-002606 50 462
    T2Blue-10-60M  1244-002607 60 554
    T2Blue-10-70M  1244-002608 70 640
    T2Blue-10-80M  1244-002609 80 737
    T2Blue-10-90M  1244-002610 90 814
    T2Blue-10-101M  1244-002611 101 924
    T2Blue-10-121M 1244-002612 121 1112
    T2Blue-10-142M 1244-002613 142 1299
    T2Blue-10-160M 1244-002614 160 1464
    T2Blue-10-180M 1244-002615 180 1647
    T2Blue-10-200M 1244-002616 200 1830
    产品名称 产品货号 长度 (米) 输出功率(W)
    T2Blue-20-11M 1244-002007 11 188
    T2Blue-20-14M 1244-001918 14 261
    T2Blue-20-18M 1244-002008 18 325
    T2Blue-20-21M 1244-001919 21 398
    T2Blue-20-28M 1244-001920 28 526
    T2Blue-20-35M 1244-001921 35 659
    T2Blue-20-43M 1244-001922 43 773
    T2Blue-20-50M 1244-001923 50 897
    T2Blue-20-57M 1244-001924 57 1034
    T2Blue-20-63M 1244-001925 63 1162
    T2Blue-20-71M 1244-001926 71 1313
    T2Blue-20-86M 1244-001927 86 1565
    T2Blue-20-101M 1244-002212 101 1844
    T2Blue-20-115M 1244-001928 115 2104
    T2Black-132M 1244-005130 132 2291
    T2Black-159M 1244-005131 159 2985
    T2Black-192M 1244-005132 192 3502
    T2Black-228M 1244-005133 228 4246
    T2Blue -10
    T2Blue - 20
    T2Blue产品订购
    21 电地暖系统
    产品名称 产品货号 说明
    R-TC-NRG 1244-002513 可定时温控器
    Sensor-N10K 1244-002952 备用地温传感器
    NRG-Temp温控器技术参数
    地面温度感应模式的温度设定范围 5-35℃
    室温感应模式的温度设定范围 5-40℃
    地面温度限制设定范围 最低5℃,最高35℃
    电压 交流220 V
    保护等级 IP21
    传感器类型 NTC, 10 KΩ/25℃
    传感器电缆长度 3 m
    外形尺寸(mm) 高82 x 宽82 x 深54
    产品订购
    •  手动“开”和“关”的2极主电源开关
    •  4种操作模式
    - 标准模式(舒适型)
     -  2种可编辑的预设模式
    (EcoHome,EcoOffice)
    - 夏季模式(关闭模式)
    •  以30分钟为单位时段的日编程序
    •  在设定时间内达到设定的理想温度
    •  快速加热模式:
    可在2小时内将温度提升5℃
    •  三种温度感应模式:
    - 地面温度感应
    - 室温感应
     - 在地表温度较为敏感的情况下,带有
    限制地面温度的室温感应模式
    NRG-Temp可定时温控器
    温控器
    没有人愿意支付高额的电费账
    单。这正是瑞侃电地暖系统设计
    成最小能耗系统的原因。作为节
    省系统能耗的关键部件,瑞侃数
    字式温控器集成多项独特功能,
    带有大液晶屏显示,并且容易操
    作。
    设计灵活 操作简便
    用户友好界面
    •  大屏幕LCD显示
    • 快速升温功能可在2小时内将温度
    提高5℃
    •  可读取实际的地面温度
    •  在室温感应模式下可以自动校准
    保障长久安全的设计
    •  2极开关设计,安全断开
    •  保护等级IP 21
    •  自动故障保护运行
    容易安装
    • 大规格的接线端子和接地端子使
    得接线操作简单快捷
    • 自动探测并配置正确的温度感应
    模式(室温感应/ 地温感应/ 带地
    温限制的室温感应)
    22 电地暖系统
    电源
    230 VAC
    地温
    传感器
    加热
    L
    N
    10K
    NTC
    PE
    传感器
    N L
    N L
    L N PE
    PE
    FP
    发热电缆
    230 VAC
    最大13A
    10K
    NTC
    K1A2
    A1
    1 3 5
    2 4 6
    L L L
    PE
    N N N
    L N L1 L2 L3 N PE
    加热
    传感器
    N L
    N L
    FP
    电源
    230 VAC
    地温
    传感器
    发热电缆的
    电源
    K1:带内置式电流
    抑制装置的接触器
    直接连接– 例如,单个发热回路
    经接触器连接– 例如,三个发热回路
    注意:使用带干扰滤波器的接触器。
    易于使用的编程功能
    标准舒适模式
    •  改变所需的设定温度
    两种预设的经济模式:EcoHome (家居节能) 与EcoOffice (办公节能)
    •  温控器可以定时启动,以更高效的运行模式工作
    •  可由用户手动设置
    •  可以按30分钟为单位时段,对一周7天进行编程
    高效节能
    定时加热程序
    •  预先设定的程序可以达到节能的效果,而又不影响舒适度
    自适应功能
    •  该功能是实现最大程度节能的首选加热类型
    • 为了在设定的时间达到所需的地面温度,该功能可以根据地面结
    构类型自动启动电地暖系统
    度假程序
    •   (关闭模式) 可在外出度假期间达到最佳节能效果,用户无需重新
    设置时间与日期
    蓝色背光显示
    •  出厂设置时间为30秒
    •  用户为了节能,也可设置更短的背光时间
    能耗计算
    •  通过读取加热时间可以计算能耗值 (kWh)
    安装简便
    •  自动检测地温或室温感应模式
    •  室温感应模式下自动校准
    •  初次加热功能可以逐渐干燥新铺的的水泥找平层
    智能的自适应功能可以计
    算出何时应该开启加热功
    能,以确保达到所需的舒
    适温度。

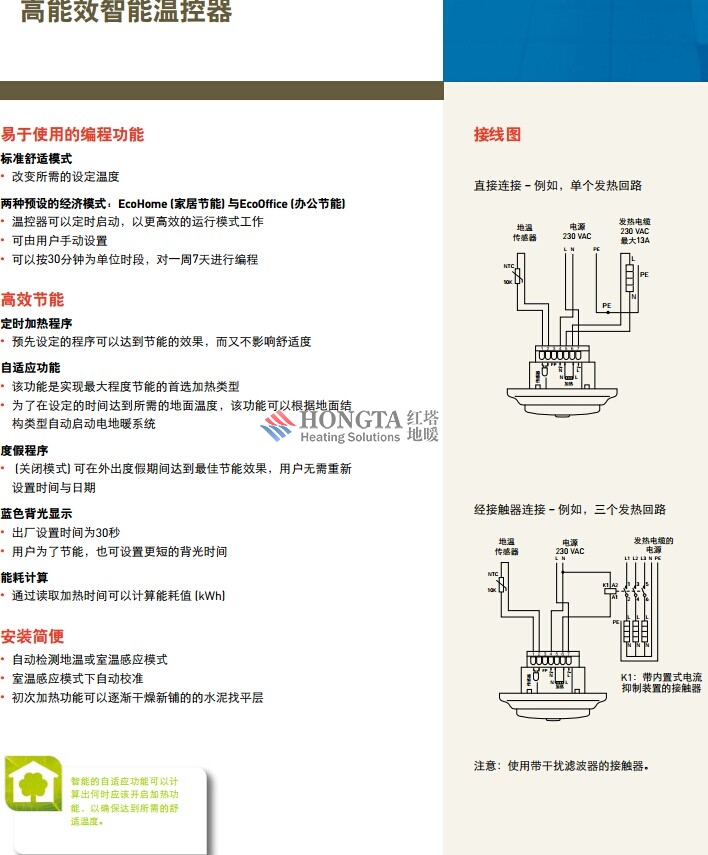

    接线图
    23 电地暖系统
    高能效智能温控器

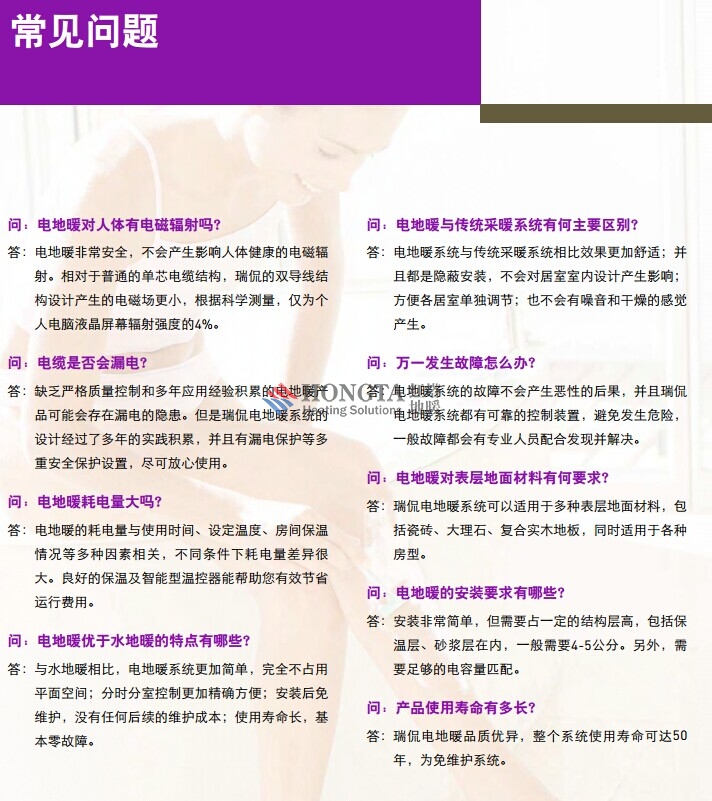

    问:电地暖对人体有电磁辐射吗?
    答: 电地暖非常安全,不会产生影响人体健康的电磁辐
    射。相对于普通的单芯电缆结构,瑞侃的双导线结
    构设计产生的电磁场更小,根据科学测量,仅为个
    人电脑液晶屏幕辐射强度的4%。
    问:电缆是否会漏电?
    答: 缺乏严格质量控制和多年应用经验积累的电地暖产
    品可能会存在漏电的隐患。但是瑞侃电地暖系统的
    设计经过了多年的实践积累,并且有漏电保护等多
    重安全保护设置,尽可放心使用。
    问:电地暖耗电量大吗?
    答: 电地暖的耗电量与使用时间、设定温度、房间保温
    情况等多种因素相关,不同条件下耗电量差异很
    大。良好的保温及智能型温控器能帮助您有效节省
    运行费用。
    问:电地暖优于水地暖的特点有哪些?
    答: 与水地暖相比,电地暖系统更加简单,完全不占用
    平面空间;分时分室控制更加精确方便;安装后免
    维护,没有任何后续的维护成本;使用寿命长,基
    本零故障。
    问:电地暖与传统采暖系统有何主要区别?
    答: 电地暖系统与传统采暖系统相比效果更加舒适;并
    且都是隐蔽安装,不会对居室室内设计产生影响;
    方便各居室单独调节;也不会有噪音和干燥的感觉
    产生。
    问:万一发生故障怎么办?
    答: 电地暖系统的故障不会产生恶性的后果,并且瑞侃
    电地暖系统都有可靠的控制装置,避免发生危险,
    一般故障都会有专业人员配合发现并解决。
    问:电地暖对表层地面材料有何要求?
    答: 瑞侃电地暖系统可以适用于多种表层地面材料,包
    括瓷砖、大理石、复合实木地板,同时适用于各种
    房型。
    问:电地暖的安装要求有哪些?
    答: 安装非常简单,但需要占一定的结构层高,包括保
    温层、砂浆层在内,一般需要4-5公分。另外,需
    要足够的电容量匹配。
    问:产品使用寿命有多长?
    答: 瑞侃电地暖品质优异,整个系统使用寿命可达50
    年,为免维护系统。
    常见问题
    24 电地暖系统
    国内外经典工程案例
    铁路上海南站  北京首都机场T3航站楼
    巴黎埃菲尔铁塔
    国贸三期
    伦敦皇家剧院
    阿布扎比首都门凯悦酒店 中国银行总行
    上海虹桥枢纽火车站 北京中央电视台新台址
    25 电地暖系统
    26 电地暖系统
    电地暖系统
    建筑伴热解决方案
  • 【字体: 】【打印繁体版】【返回顶部
  • 相关阅读:瑞侃 电地暖公司
24小时客服热线
  • 400 610 5500
  • 截止今日,红塔地暖已经为十万多家客户提供供暖服务!
  • 查看服务案例
红塔微信公众号
  • 关注有惊喜好礼马上到
